M1100高速加工中心

立式加工中心，工件重量1000Kg

技术参数

X轴行程1100毫米

Y轴行程610mm

Z轴行程700mm

工作台负载1000Kg

表的长度1260毫米

工作台宽度600毫米

三轴采用高刚性方形硬轨设计，保证高精度加工，满足重型切削应用的刚性要求，广泛应用于模具、航空航天、汽车、医疗等行业。

可与机器配合使用，选择双速齿轮箱，提供低速大扭矩输出，满足重切削加工能力。高速的15000rpm直连主轴被选择来提供高精度的加工应用。

可与支架式转台配套使用，可用于加工复杂工件，如自由曲面。

主轴环水喷配高压基片清洗系统设计，确保加工流畅，加工精度高。

所有床层结构均进行了有限元分析，确保刚性结构得到优化，变形小。采用高刚度的Mihanna浇铸加固结构，柱底采用a型设计，减震能力强，有效提高结构刚度。底座、立柱、工作台结构均采用特殊强度设计，具有稳定性和长期加工能力。大强度柱加强了设计，即使在高速移动机头，也不会震动，提供了优良的切削刚性和稳定性。采用双线导轨和高负荷重滚珠丝杠一体化底座加工，消除了工作台下陷问题，保证了支撑刚度。

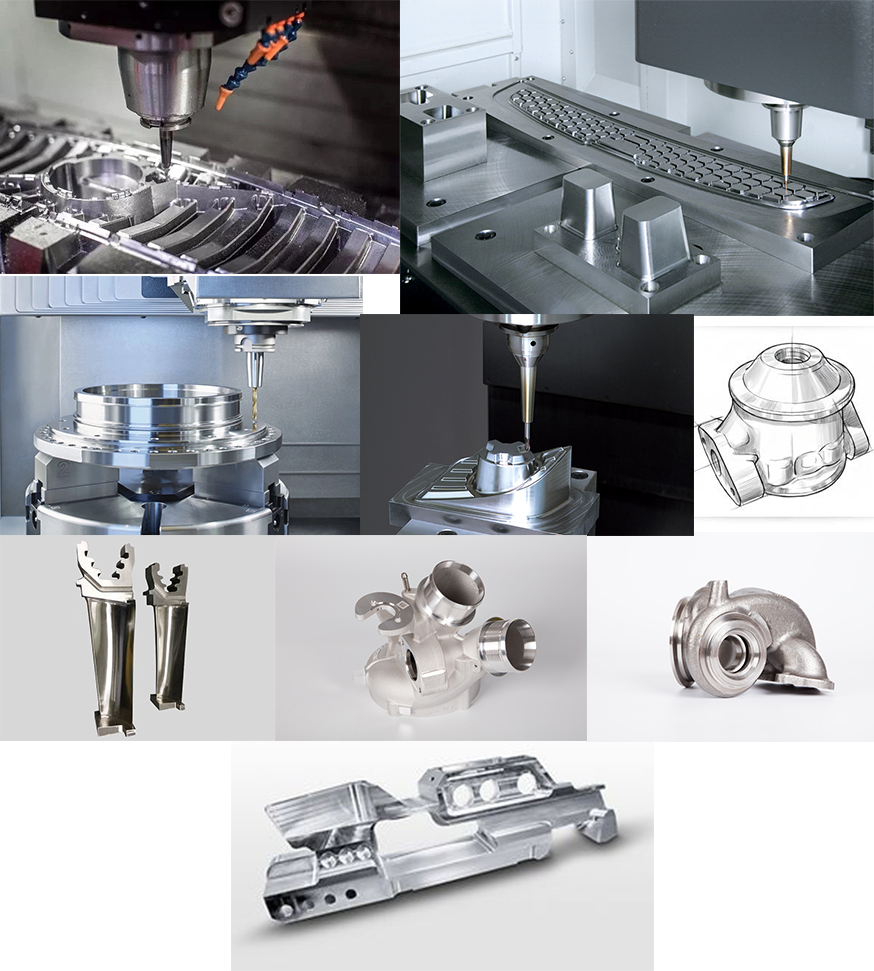

应用案例

详细技术参数

加工区                                       M1100

X最 大行程                                1100mm

Y最 大行程                                610mm

Z最 大行程                                700mm

工作台尺寸

最 大工作台承重                         1000Kg

工作台长度                                 1260mm

工作台宽度                                 600mm

工件尺寸

最 大工件高度                              680mm

主轴

标准转速                                      8000rpm

最 大转速（选配）                       15000rpm

定额功率（三菱）                        7.5/11Kw

定额功率（FANUC)                     11/15Kw

刀库

刀塔容量                                     24把

最 大容量                                    30把

刀柄规格                                     BT40/BT50

快移速度

X轴最 高                                     20 m/min

Z轴最 高                                     20 m/min

Y轴最 高                                     16m/min
