L1320高速加工中心

立式加工中心，工件重量800Kg

技术参数

X轴行程1320mm

Y轴行程710mm

Z轴行程700mm

工作台负载800Kg

表的长度1520毫米

工作台宽700mmL1320高速加工中心

立式加工中心，工件重量800Kg

技术参数

X轴行程1320mm

Y轴行程710mm

Z轴行程700mm

工作台负载800Kg

表长度为152

两轴采用高速直线滑轨，z轴采用硬轨设计，保证高精度加工。广泛应用于模具、航空航天、汽车、医疗等行业。

可选配高速15000rpm直连主轴，提供全动力传输，无间隙问题，确保详细的加工表面配置。

它可以与支架式转台一起使用，为自由曲面等复杂工件提供加工应用。

主轴环形水射流与高压基冲片系统设计相结合，保证了加工的流畅性和加工精度。

所有的床层结构均进行了有限元分析，以保证结构的刚度和变形。采用高刚度的Mihanna浇铸加固结构，柱底采用a型设计，减震能力强，有效提高结构刚度。底座、立柱、工作台结构均采用特殊强度设计，具有稳定性和长期加工能力。大强度柱加强了设计，即使在高速移动机头，也不会震动，提供了优良的切削刚性和稳定性。采用双线导轨和高负荷重滚珠丝杠一体化底座加工，消除了工作台下陷问题，保证了支撑刚度。

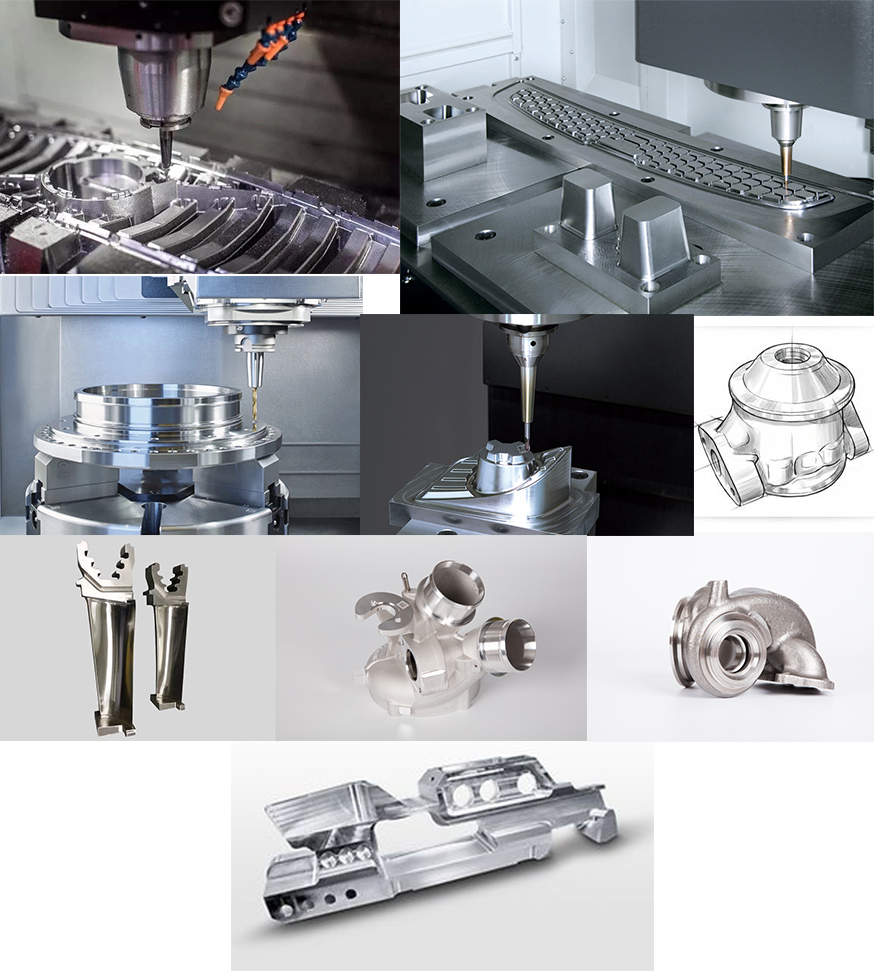

应用程序

详细技术参数

加工区                                       M1320

X最 大行程                                1320mm

Y最 大行程                                710mm

Z最 大行程                                700mm

工作台尺寸

最 大工作台承重                         1300Kg

工作台长度                                 1520mm

工作台宽度                                 700mm

工件尺寸

最 大工件高度                              680mm

主轴

标准转速                                      8000rpm

标准转速（BT50)                         6000rpm

最 大转速（选配）                       15000rpm

定额功率（三菱)                          15/18.5Kw (BT40)

定额功率（FANUC)                      11/15Kw (BT40)

定额功率（三菱)                          15/18.5Kw (BT50)

定额功率（FANUC)                     15/18.5Kw (BT50)

刀库

刀塔容量                                      24把

最 大容量                                     30把

刀柄规格                                      BT40/BT50

快移速度

X轴最 高                                      15 m/min

Z轴最 高                                      15 m/min

Y轴最 高                                      12 m/min
