KMC400S U立式铣削五轴加工中心

KMC400S U立式铣削五轴加工中心

  • 所属分类:五轴立式铣车复合中心
  • 浏览次数:
  • 发布日期:2020-08-26 13:43:33
  • 产品概述
  • 性能特点
  • 技术参数

KMC400S U

KMC五轴铣车削复合立式加工中心系列

五轴加工中心

亮点

-五轴联动加工

-大轴承回转摆台

-工具杂志-加工和夹紧

-性能优异,占地面积更小

技术参数

X轴行程450毫米

Y轴行程460毫米

Z轴行程350mm

工作台负载300公斤

工作表直径370×Φ450

数控系统及软件

- GNC61:基于APP应用参与的控制和操作系统

-具有独特的柯达技术循环功能

-可得自主研发的五轴数控系统,用于航空、航天等加工机械。

自动化系统

-具有机械手自动上、卸载系统

KMC400S U

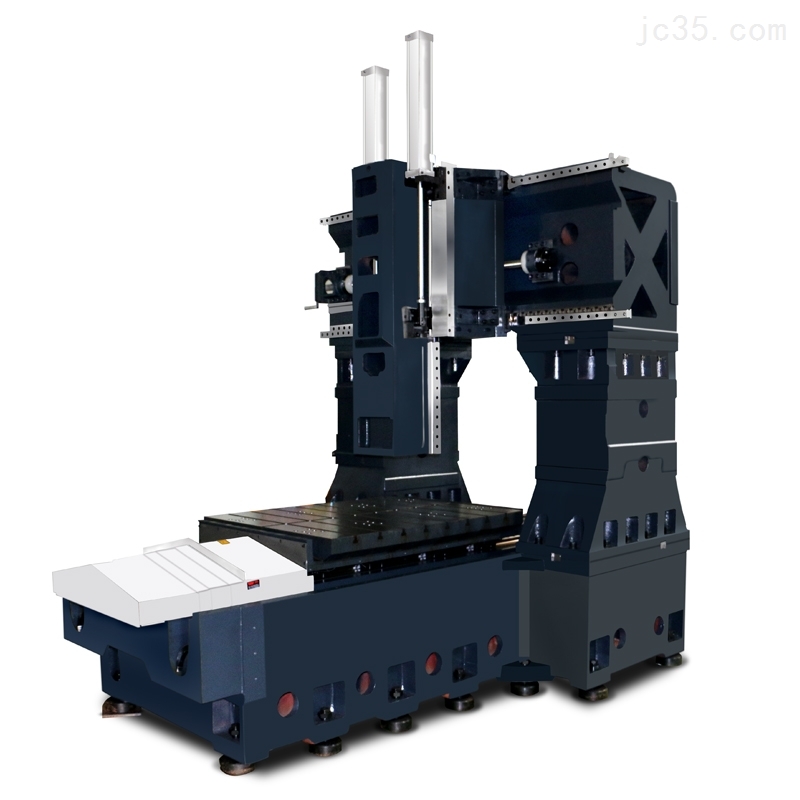

五轴铣车削立式加工中心工作空间大,干涉小,切削刚度强,速度和精度高;由于采用主轴运动方式,且具有高达50m/min的性能,1G加速度指数比传统机型具有更高的材料去除率(约提高83%)。KMC400S U采用改进的龙门框架的结构设计,床上采用矿物铸石材料,其阻尼系数是铸铁的6 - 10倍,铸铁的线性膨胀系数是1/20,高刚性龙门铸铸石矿物材料结构床具有良好的抗振性和热变形阻力。

KMC400S U五轴铣削立式加工中心的结构采用了改进的机架设计。三轴在刀具上,两个旋转轴在工件上,以实现主轴支承。数控回转工作台实现了双壁支撑。Y轴由四个导轨和中心的主传动支撑。A轴摆动角度为-130度~ +130度。圆形刀库与机床床一体化,结构简单,节省空间。

应用举例

KMC400S U

详细技术参数

加工区

X轴最 大行程                                 450 mm

Y轴最 大行程                                 460 mm

Z轴最 大行程                                 350 mm

工作台尺寸

最 大工作台承重                            300 kg

工作台直径                                    370×Φ450

工件尺寸

最 大加工高度                                300 mm

主轴

标配转速                                        20000 rpm

最 高转速(选配)                         30000 rpm

定额功率                                        30 kw

最 大扭矩S1/S6(25%)                42/62 Nm

刀库

刀位数(第 一层标配)                  30把

刀位数(第 二层选配)                  29把

最 大刀具直径                               Φ80 mm

最 大刀具长度                               200 mm

刀柄接口                                       HSK-A63

快移速度

X轴最 高                                       50 m/min

Y轴最 高                                       50 m/min

Z轴最 高                                       50 m/min

A轴最 高                                       30 rpm

C轴最 高                                       80 rpm
