ATOS Triple Scan - 创新的三维光学扫描技术

2020-08-26 13:35:14
ATOS Triple Scan - 创新的三维光学扫描技术
详细介绍:

ATOS Triple Scan是一款高分辨率光学扫描仪,可以快速提供准确的三维测量数据,优化设计流程,改善工业生产流程。ATOS测量头是一种设备,用于许多行业检查零件,如钣金零件,工具和模具,涡轮叶片,原型,注塑零件,和压铸零件。

ATOS三扫描的应用

ATOS Triple Scan - 创新的三维光学扫描技术

自动三维测量

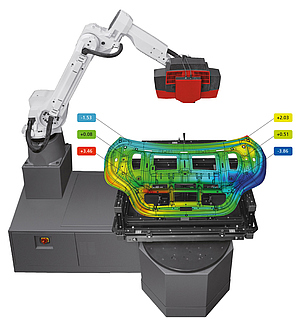

在标准化的阿托斯扫描箱测量设备中,采用阿托斯三重扫描对组件进行全自动测量和检查。ATOS ScanBox是GOM公司开发的一套集成光学三维测量系统,用于生产制造过程中的质量控制。当ATOS ScanBox 5、6、7、8系列使用ATOS三扫描时,可添加一个Plus Box摄影测量头,可同时测量较大的零件或多个零件。

移动式三维测量

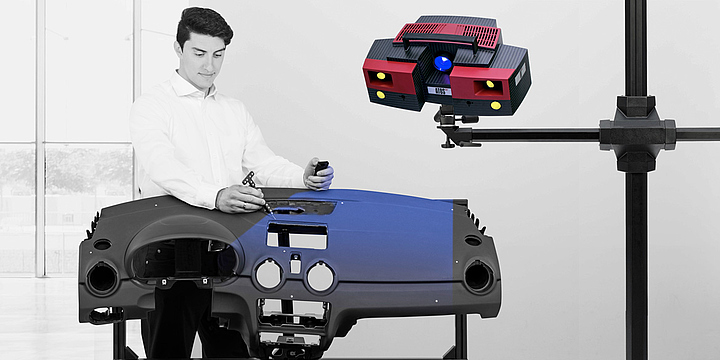

ATOS三扫描可结合立式或台立手动执行测量操作。对于该半自动操作方式,提供了三轴电动装置,包括测量头的纵向直线轴组和固定装置的倾斜旋转装置。移动转盘便于中小型物体的自动测量。使用GOM触摸探头,您可以对光学测量不容易到达的区域执行基于点的测量。

ATOS Triple Scan - 创新的三维光学扫描技术

ATOS Triple Scan技术

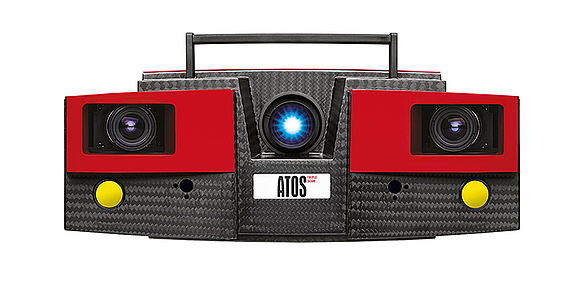

该系统在物体表面投影出条纹图案,并根据立体摄像原理由两台摄像机进行记录。通过初期的校准过程,光束路径的两个摄像头和投影的头已经提前校准,所以三维表面点可以从三个不同的射线十字路口:计算左相机方向/右相机方向,左相机方向/投影头梁,右相机查看方向/投影头梁。特别是对于反射表面和凹凸不平的物体,使用该原理的优点是显而易见的。

Triple Scan:三重扫描原理

ATOS Triple Scan - 创新的三维光学扫描技术

根据三次扫描的原理,投影头将两个摄像机组合起来进行相关的操作。在测量过程中,系统在物体表面投射出条纹图案,两台相机按照立体摄影原理进行记录。对于具有复杂凸起的反射表面或物体,使用这个原理有明显的优势。

蓝光技术

ATOS三扫描的投影装置是基于蓝光技术的。由于测量头采用的是淡蓝色光,因此在图像采集过程中可以有效地滤除环境光的干扰。这种全能量光源也有助于缩短测量时间。

ATOS Triple Scan - 创新的三维光学扫描技术

ATOS Plus

在GOM自动化测量设备中,ATOS测量头可与Plus Box配合使用。后者是可直接安装在ATOS系统上的附加摄影测量头。通过这种组合,可以全自动测量参考标记,误差范围在3色度m到30色度m之间。这些参考点形成一个三维体,ATOS测量头每次测量的详细结果自动转换到这个三维体中,保证了摄影测量的精度。

自行监控系统

测量头可以识别工作过程中环境条件的变化,并相应地进行补偿。此时测量头的软件对校准状态、转换精度、环境变化和元件位移进行连续监控,保证了测量数据的可靠性和准确性。

ATOS Triple Scan - 创新的三维光学扫描技术

虚拟测量室

虚拟计量室(VMR)是ATOS计量室所有组件的中央控制站和测量规划软件。在仿真中,它模拟了一个真实的测量环境的功能。通过虚拟计量室,用户无需掌握专门的机器人编程技能即可使用相关系统。在虚拟计量室(VMR)进行相关操作前,对所有机器人的操作进行模拟和检查,确保安全。

参数化检测

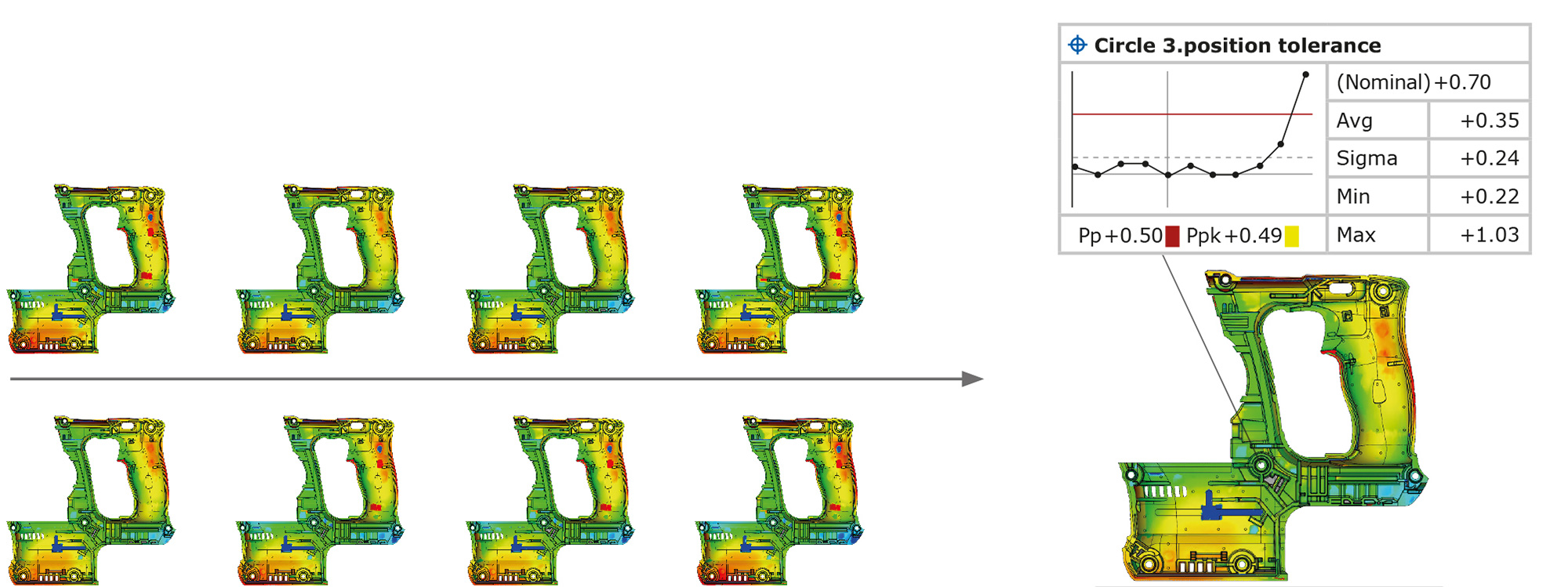

ATOS专业分析软件为零件的分析提供了所有必要的工具。通过参数化检测,可以跟踪和溯源所有的操作和评估步骤,掌握它们之间的相关性,便于随时修改和调整。


ATOS Triple Scan - 创新的三维光学扫描技术
