GS—8000系列高速数控车削中心

亮点

-车型丰富，满足市场多样化需求

-高性能主轴，满足客户要求

-创新的解决方案，确保理想的加工质量

-性能优异，占地面积更小

技术参数

X轴行程525mm

Z轴行程1200/2200/3200mm

棒材直径190mm/300mm

炮塔容量12把刀

数控系统及软件

-采用日本FANUC 0i-TF系统控制

自动化系统

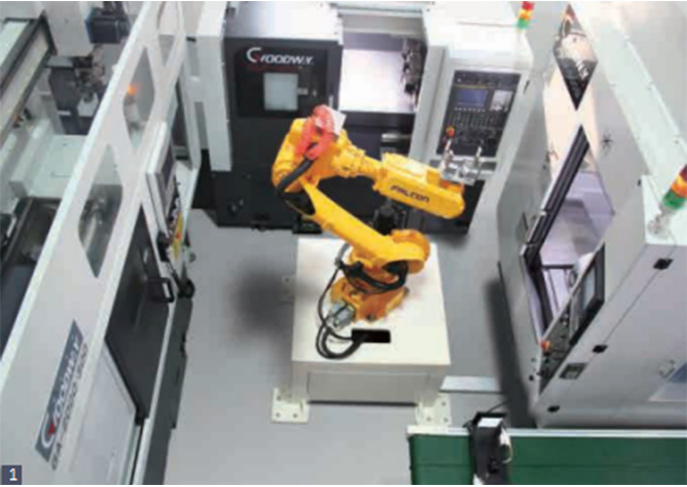

-具有机械手自动上、卸载系统

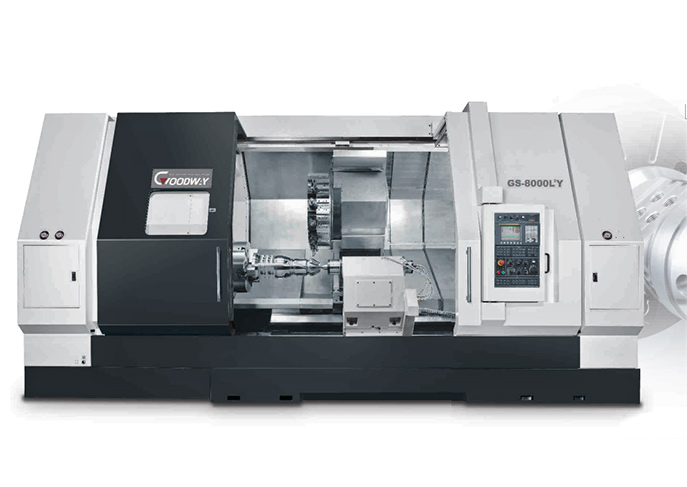

GS—8000

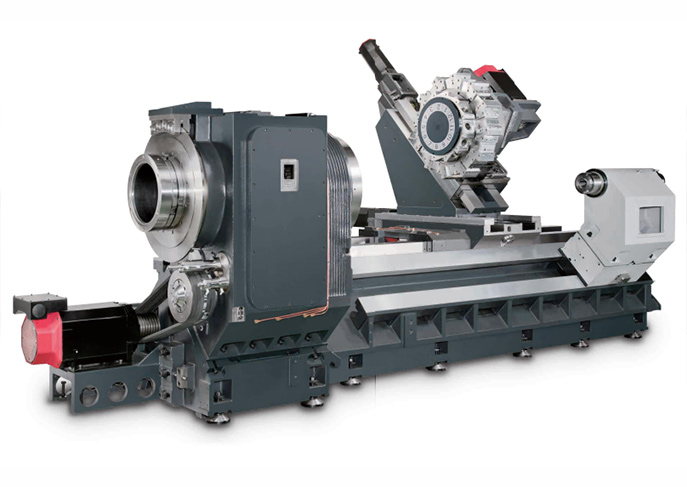

拥有业内技术和高质量的零件,程泰gs - 8000 l系列的大型数控车床设计具有高刚性硬轨底,加上大直径伺服定位炮塔和强大的齿轮箱输入轴和其他结构为您提供大直径、长工件的处理能力。此外，本系列还可选用动力炮塔、Y轴等复合功能，满足大型复杂工件的加工能力，轻松克服您今天和未来的各种加工需求。

大型三级变速箱由发那科主轴电机驱动，输出功率高达45 kW(峰值)，提供强大的重型切削能力。该低轨平床横向设计具有高刚度、高负荷等结构特点。

可选的320毫米超大型y轴行程提供高精度的处理能力。

完全覆盖的保护金属板可以隔离铁屑和冷却剂在机床提供一个安全的工作环境。

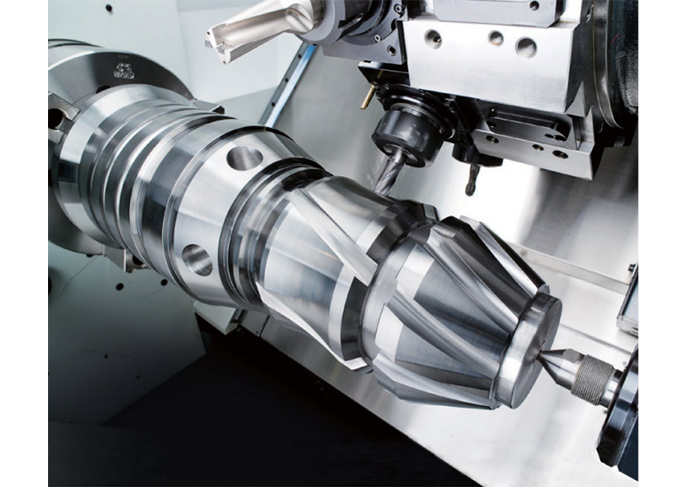

应用举例

详细技术参数

加工区                                        GS-8000L/LL/LLL

车削直径                                     970 mm

车削长度                                     L1200mm/LL2200mm/LLL3200 mm

卡盘直径                                     18"（24"）

棒料直径                                      Φ190mm/300mm

主轴

主轴鼻端                                       L/ A2-15        LL/A2-12             LLL/A2-20

标配转速（低速）                          5-700rpm

标配转速（中速）                          5-800rpm

标配转速（高速）                          5-1100rpm

定额功率                                       30Kw/45 kw

主轴传动方式                                 三段式齿轮箱

Cs-轴（选配）

Cf轴马达                                        AC:3.0Kw

Cf轴快移进给                                 A:20rpm            B:28rpm            C：28rpm

C轴扭矩                                         A:1296N-m         B:1800N-m        C:1800N-m

刀库

刀塔容量                                       12支刀

刀具尺寸                                        □32mm / Φ60mm

动力刀塔（选配）                           12支刀

动力刀塔功率                                 7.5Kw/9Kw

动力刀塔转速                                 3000rpm

动力刀塔尺寸                                 □32mm / Φ60mm

Y轴（选配）

Y轴行程                                         ±160mm

Y轴定额功率                                   7Kw

快移速度

X轴速度                                        16 m/min

Z轴速度                                        12m/min

Y轴速度                                        12m/min
