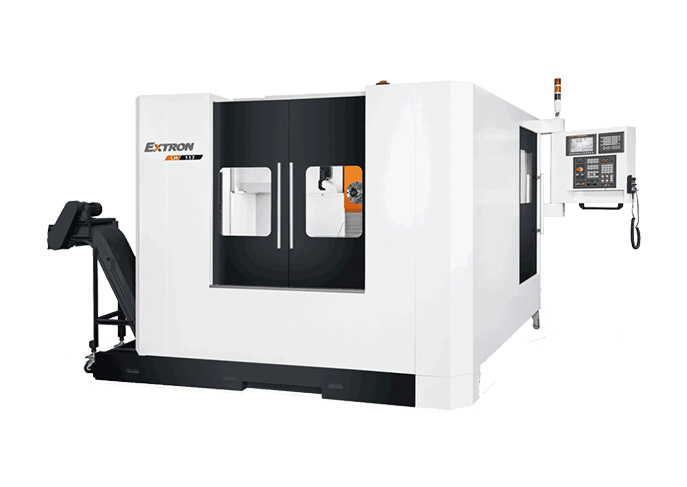

117系列高速加工中心

卧式加工中心，工件重量500Kg

技术参数

X轴行程1100毫米

Y轴行程830mm

Z轴行程900mm

工作台负载1200Kg

表的长度800毫米

工作台宽度800毫米

三轴采用高速直线滑块设计，保证高精度加工，满足重型切削应用的刚性要求，广泛应用于模具、航空航天、汽车、医疗等行业。

可与机器配合使用，选择双速齿轮箱，提供低速高扭矩输出，满足重切削加工能力，提供高精度加工应用。

主轴环水喷配高压基片清洗系统设计，确保加工流畅，加工精度高。

所有床层结构均进行了有限元分析，确保刚性结构得到优化，变形小。高刚性米哈纳铸件的强化结构，采用双线钢轨和高负荷重滚珠丝杠一体化底座加工，消除了工作台凹陷问题，保证了支撑刚度。

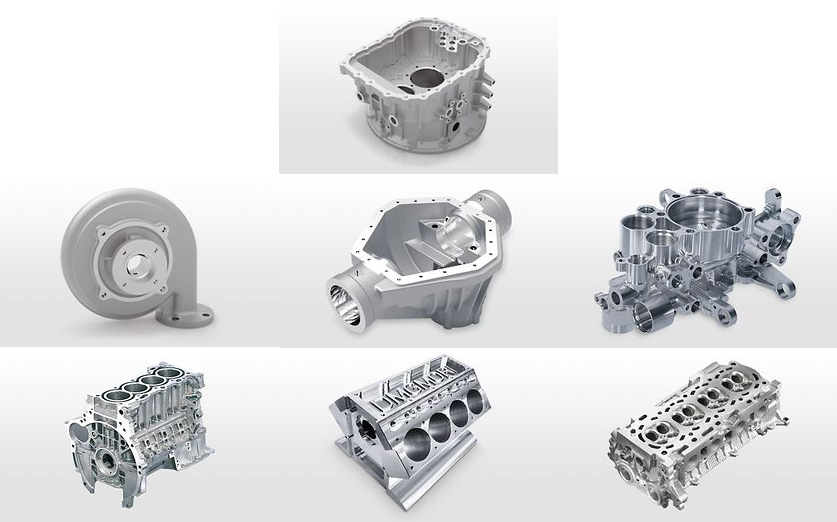

应用程序

详细技术参数

加工区                                      LH-117

X最 大行程                               1100mm

Y最 大行程                               830mm

Z最 大行程                               900mm

工作台尺寸

最 大工作台承重                         1200Kg

工作台长度                                 800mm

工作台宽度                                 800mm

工作台回转直径                          1000mm

旋转工作台（B轴）                    800×800（1°）

旋转工作台（B轴）(选配）         800×800（0.001°）

工件尺寸

最 大工件高度                            830mm

主轴

标准转速                                     4500rpm

定额功率（三菱）                       15/18.5Kw

定额功率（FANUC)                    11/15Kw（广域）

刀库

刀塔容量                                    24把

最 大容量                                   40把

刀柄规格                                    BT50

快移速度

X轴最 高                                    24 m/min

Z轴最 高                                    20 m/min

Y轴最 高                                    24m/min
