KMC800S U立式铣削五轴加工中心

KMC800S U立式铣削五轴加工中心

  • 所属分类:五轴立式铣车复合中心
  • 浏览次数:
  • 发布日期:2020-08-26 13:45:03
  • 产品概述
  • 性能特点
  • 技术参数

KMC五轴铣车削复合立式加工中心系列

五轴加工中心

亮点

-五轴联动加工

-大轴承回转摆台

-工具杂志-加工和夹紧

-优异的性能和更小的足迹

技术参数

X轴行程800mm

y轴行程800mm

Z轴行程550毫米

工作台负载1400kg

工作表直径Φ800×630

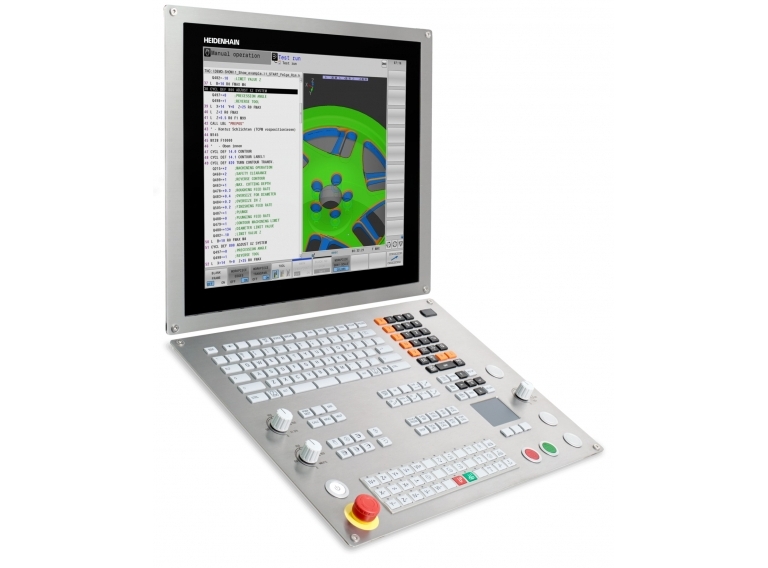

数控系统及软件

- GNC61:基于APP应用参与的控制和操作系统

-具有独特的柯达技术循环功能

-可得自主研发的五轴数控系统,用于航空、航天等加工机械。

自动化系统

-具有机械手自动上、卸载系统。

KMC800S U

KMC800S U五轴铣削立式加工中心具有立式加工中心介绍的所有特点。由于采用主轴运动方式,性能指标可达60m/min,加速度可达1G,比传统机型具有更高的除料能力。率。

KMC800S U五轴铣削立式加工中心采用了改进的龙门机架设计。三轴在刀具上,两个旋转轴在工件上,以实现主轴支承。数控回转工作台实现了双壁支撑。Y轴由四个导轨和中心的主传动支撑。A轴摆动角度为-130度~ +130度。圆形刀库与机床床一体化,结构简单,节省空间。

采用矿物铸石的高刚性龙门结构设计,具有良好的抗振动、耐热变形、耐湿气性能,环境适应性较好。

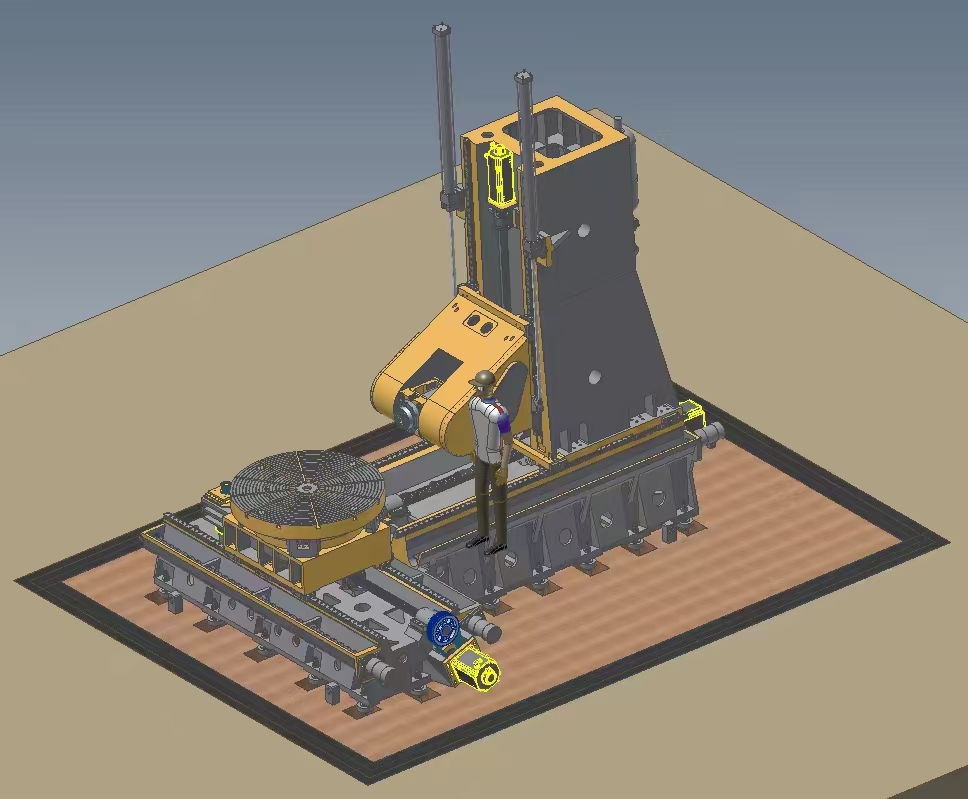

在机床设计开发阶段,基于CAD设计的三维模型,采用“有限元分析法”对机床的静载荷和动态工况进行模拟。通过多次仿真和设计修正,实现机床各部件的理想静态和动态特性。

应用实例

KMC800S U

详细技术参数

加工区

X轴最 大行程                                 800 mm

Y轴最 大行程                                 800 mm

Z轴最 大行程                                 550 mm

工作台尺寸

最 大工作台承重                            1400 kg

工作台直径                                    Φ800×630

工件尺寸

最 大加工高度                               500 mm

主轴

标配转速                                       14000 rpm

最 高转速(选配)                         18000 rpm

定额功率                                        30 kw

最 大扭矩S1/S6(25%)                125 Nm

刀库

刀位数                                          42把

最 大刀具直径                               Φ125 mm

最 大刀具长度                               300 mm

刀柄接口                                      HSK-A63

快移速度

X轴最 高                                      48 m/min

Y轴最 高                                      48 m/min

Z轴最 高                                      48 m/min

A轴最 高                                      20 rpm

C轴最 高                                      70 rpm
