GMU-400五轴加工中心

GMU-400五轴加工中心

  • 所属分类:五轴联动加工中心
  • 浏览次数:
  • 发布日期:2022-05-31 10:48:30
  • 产品概述
  • 性能特点
  • 技术参数


GMU-400五轴联动加工中心系列

五轴加工中心

亮点

-五轴联动加工

-大轴承的回转摆动工作台

-刀库—加工同时装夹

-优异的性能和更小占地面积

技术参数

X轴行程450mm

Y轴行程500mm

Z轴行程350毫米

工作台负载120kg

工作台直径Φ400

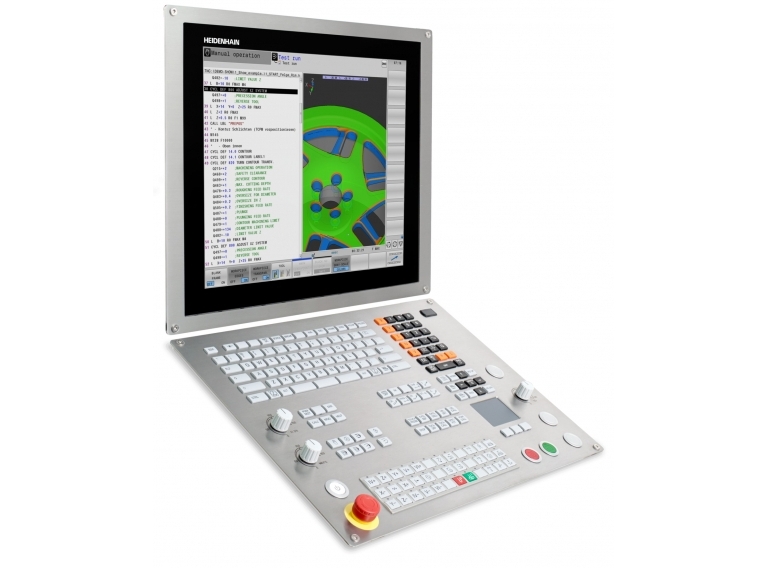

数控系统及软件

        一:海德汉操作系统

                           应用于航空、航天等加工机床上使用

GMU-400

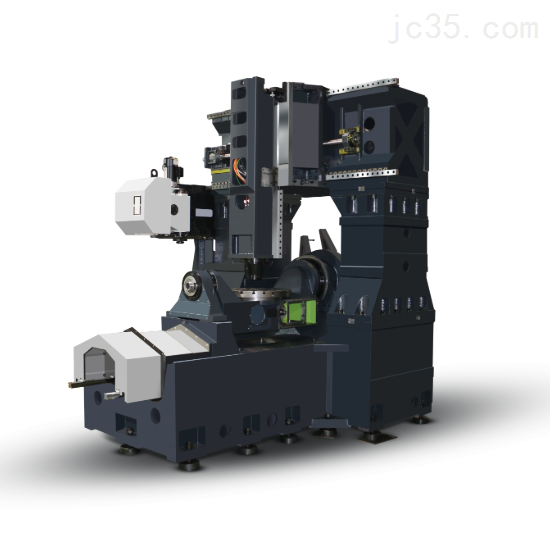

GMU-400无畏系列采用高刚性的定梁龙门结构,以高精度、性能和效率,实现高动态条件下的高加工性能和轮廓精度,而更为重要的是GMU-400同样搭载了引以为傲的GTRT齿轮驱动摇篮技术,呈现A轴1056Nm、C轴432Nm,从任何难以切削的材料,到模具制造要求的高表面质量,甚至近乎苛刻的轮廓精度GMU-400无畏系列逐一实现。

应用实例

KMC800S U

详细技术参数

加工区

X轴Z 大行程                                 450 mm

Y轴Z 大行程                                 500 mm

Z轴Z 大行程                                 350 mm

工作台尺寸

Z 大工作台承重                            120 kg

工作台直径                                    Φ400

工件尺寸

Z 大加工高度                               320 mm

主轴

标配转速                                       15000 rpm

Z 高转速(选配)                         30000 rpm

Z 高转速(选配)                         40000 rpm

定额功率                                        5.5/7.5 kw

Z 大扭矩S1/S6(25%)                29/40.6 Nm

刀库

刀位数                                          24把

刀位数(选配)                             40把

Z 大刀具直径                               Φ80 mm

Z 大刀具长度                               250 mm

刀柄接口                                      HSK-A63

快移速度

X轴Z 高                                      30 m/min

Y轴Z 高                                      30 m/min

Z轴Z 高                                      30 m/min

A轴Z 高                                      20 rpm

C轴Z 高                                      30 rpm
