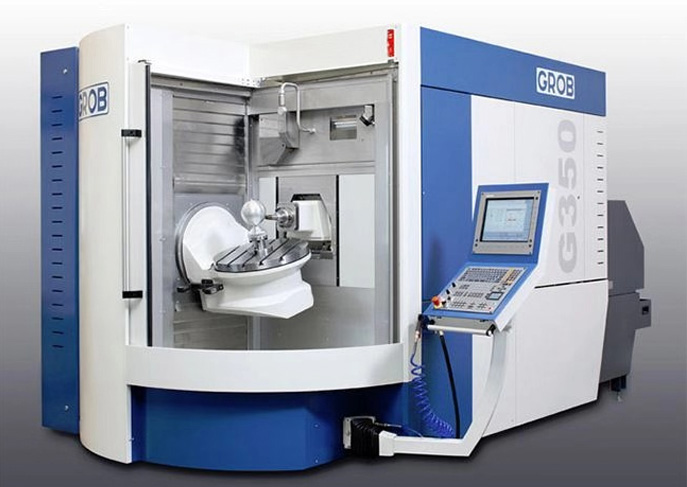

GA350万 能五轴加工中心

GA350万 能五轴加工中心

  • 所属分类:五轴联动万能加工中心
  • 浏览次数:
  • 发布日期:2020-08-26 13:48:51
  • 产品概述
  • 性能特点
  • 技术参数

GA350五轴联动加工中心系列

亮点

-五轴联动加工

-水平主轴使z轴行程长,

-采用固有刚性焊接设计,可达到机械刚性。

-性能优异,占地面积更小

技术参数

X轴行程600mm

y轴行程700mm

Z轴行程805mm

工作台负载340公斤

数控系统及软件

——西门子840 d

-新的SINUMERIK用户界面

-可通过三层和3D模式显示

-用于航空航天、航天等加工机床

自动化系统

-配备机械手自动装卸系统,可以是一条智能生产线,也可以配备托盘仓库。

GA350和GA550五轴联动加工中心为机加工行业的每一位客户提供了展示空间,让他们可以不受限制地提早加工各种材料的零件。

加工中心系列产品加工效率高,维护简单。

该产品设计紧凑,研磨性好,可视性高,在工作区域操作方便。但作为您可靠的生产设备合作伙伴,格罗布加工中心拥有多种配置选项,可以满足您的需求。

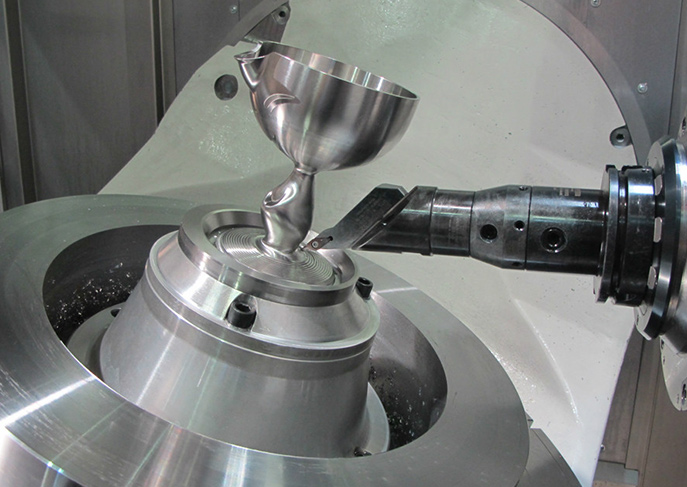

应用实例

GA350

详细技术参数

加工区

X轴最 大行程                                 600mm

Y轴最 大行程                                 770mm

Z轴最 大行程                                 805mm

工作台尺寸

最 大工作台承重                            340 kg

工作台直径                                    400×400mm

工件尺寸

最 大加工高度                                 550 mm

工作台最 高转速                              50 rpm

主轴

主轴定额转速                                  3000 rpm

主轴最 高转速                                 18000 rpm

定额功率                                         25 kw/52Kw

最 大扭矩S1/S6(25%)                 48Nm/575 Nm

刀库

刀位数                                             40把

最 大刀具直径                                  Φ72/Φ160mm

最 大刀具长度                                  365 mm

刀柄接口                                         HSK-A63

快移速度

X轴最 高                                         65 m/min

Y轴最 高                                         42 m/min

Z轴最 高                                         90 m/min

A轴最 高                                         12 rpm

B轴最 高                                         50 rpm
