GMU-800五轴加工中心

GMU-800五轴加工中心

  • 所属分类:五轴联动加工中心
  • 浏览次数:
  • 发布日期:2022-05-31 10:50:17
  • 产品概述
  • 性能特点
  • 技术参数

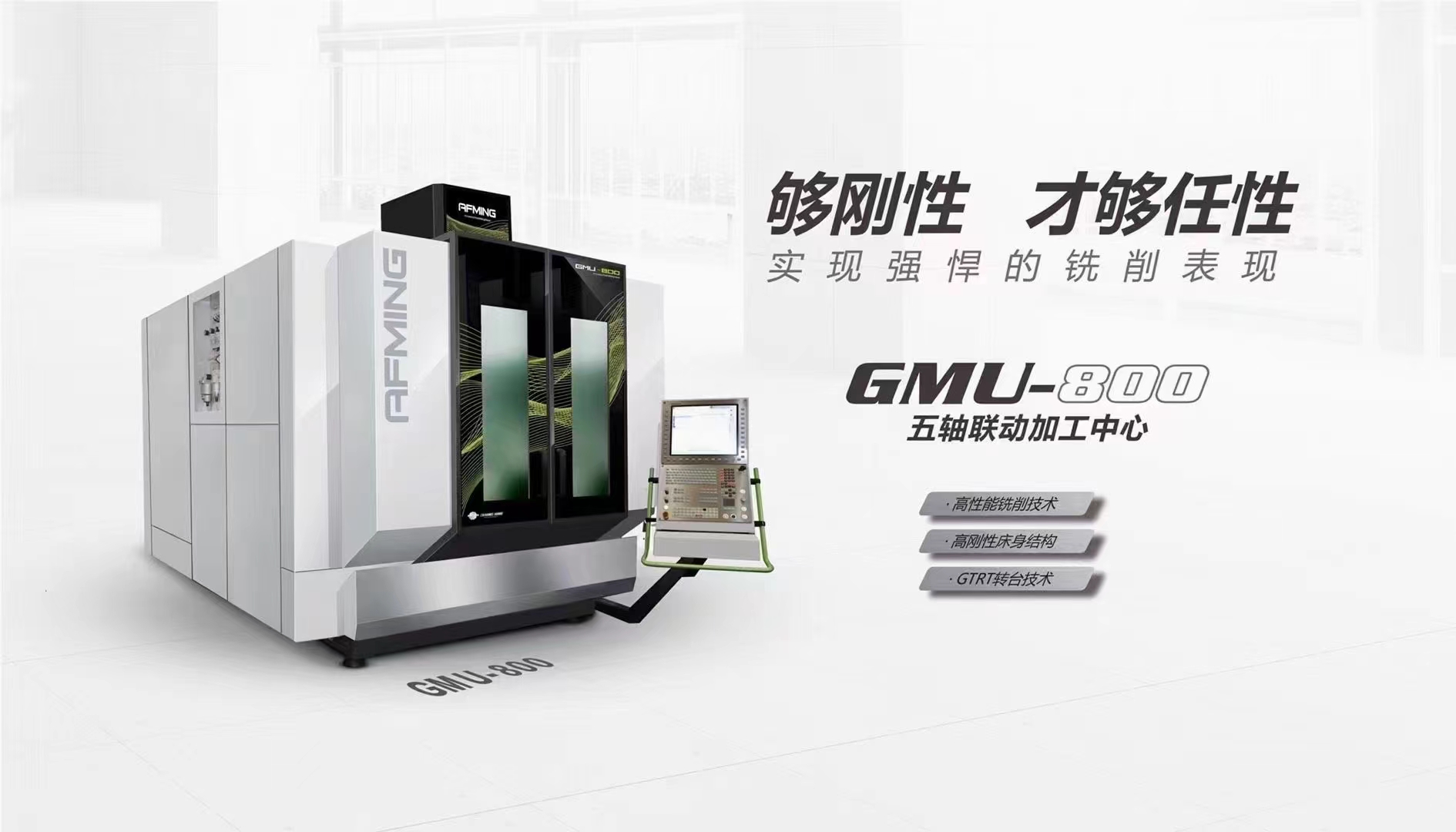

GMU-800五轴联动加工中心系列

五轴加工中心

亮点

-五轴联动加工

-大轴承的回转摆动工作台

-刀库—加工同时装夹

-优异的性能和更小占地面积

技术参数

X轴行程850mm

Y轴行程950mm

Z轴行程550毫米

工作台负载800kg

工作台直径Φ800

数控系统及软件

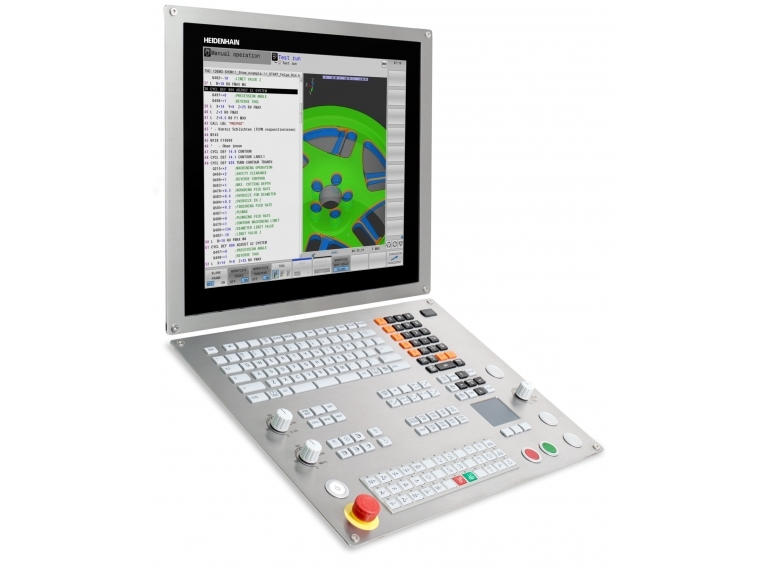

        一:海德汉操作系统

                           应用于航空、航天等加工机床上使用

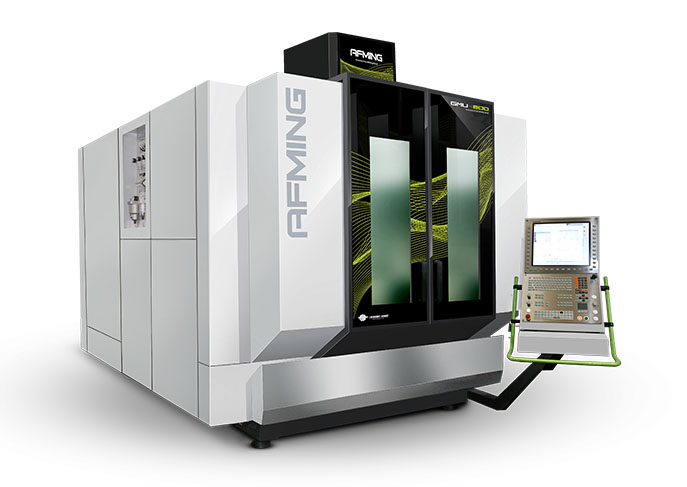

GMU-800

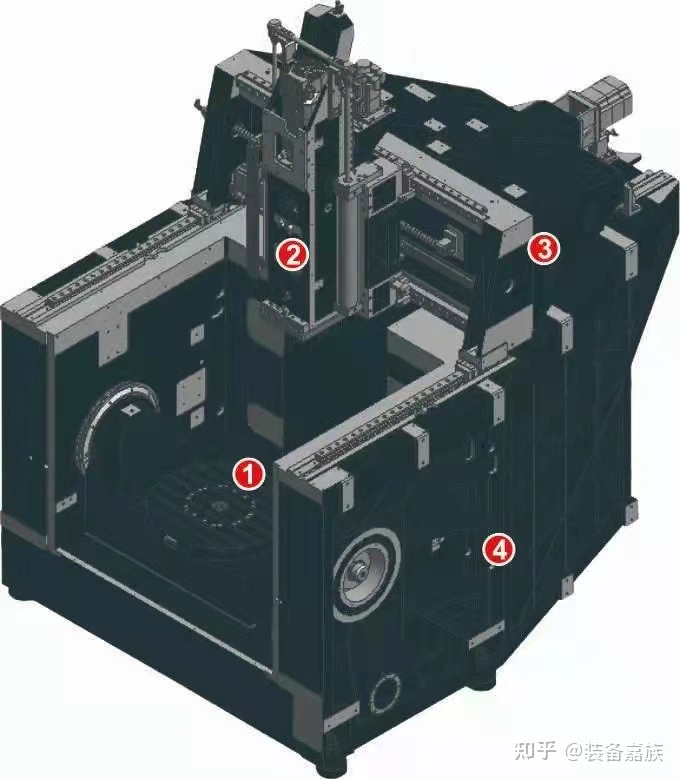

GMU-800系列是目前为数不多能胜任重型铣削加工的五轴联动加工中心,通过搭载德国高端主轴技术及高刚性大扭矩的齿轮传动A/C摇篮转台技术,结合精准分析及优化床身结构,轻松应对各种材质的高速、高效、高精的加工要求。

应用实例

KMC800S U

详细技术参数

加工区

X轴Z 大行程                                 850 mm

Y轴Z 大行程                                 950 mm

Z轴Z 大行程                                 550 mm

工作台尺寸

Z 大工作台承重                            800 kg

工作台直径                                    Φ800

工件尺寸

Z 大加工高度                               626 mm

主轴

标配转速                                       15000 rpm

Z 高转速(选配)                         18000 rpm

Z 高转速(选配)                         24000 rpm

定额功率                                        20/28 kw

Z 大扭矩S1/S6(25%)                98/119 Nm

刀库

刀位数                                          26把

刀位数(选配)                             40把

刀位数(选配)                             60把

Z 大刀具直径                               Φ80 mm

Z 大刀具长度                               300 mm

刀柄接口                                      HSK-A63

快移速度

X轴Z 高                                      40 m/min

Y轴Z 高                                      40 m/min

Z轴Z 高                                      40 m/min

A轴Z 高                                      20 rpm

C轴Z 高                                      30 rpm
