KMC400S U MT立式车铣五轴加工中心

KMC400S U MT立式车铣五轴加工中心

  • 所属分类:五轴立式铣车复合中心
  • 浏览次数:
  • 发布日期:2020-08-26 13:44:36
  • 产品概述
  • 性能特点
  • 技术参数

KMC400S U MT

KMC五轴铣车削复合立式加工中心系列

五轴加工中心

亮点

-五轴联动加工

-大轴承回转摆台

- C轴表高速旋转

-工具杂志-加工和夹紧

-性能优异,占地面积更小

技术参数

X轴行程450毫米

Y轴行程460毫米

Z轴行程350mm

工作台负载150kg

表直径Φ400

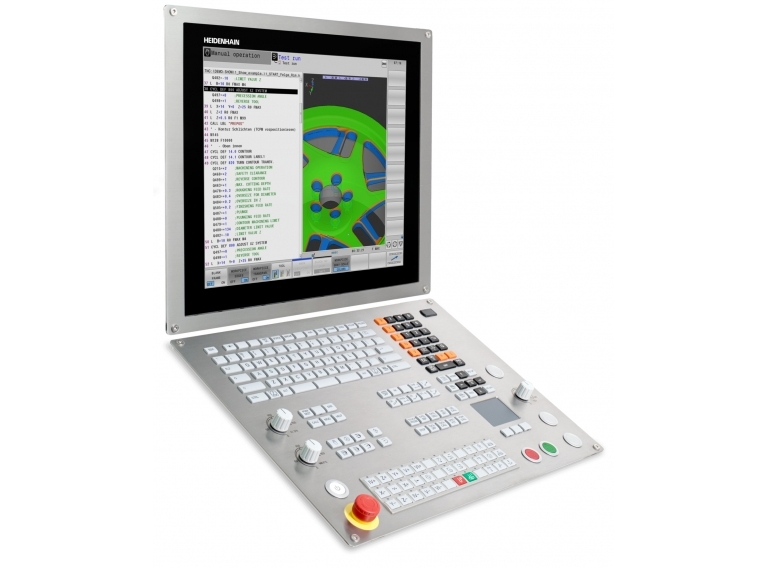

数控系统及软件

- GNC61:基于APP应用参与的控制和操作系统

-具有独特的柯达技术循环功能

-可得自主研发的五轴数控系统,用于航空、航天等加工机械。

自动化系统

-具有机械手自动上、卸载系统。

KMC400S城市轨道交通(带转弯)

五轴铣车削复合立式加工中心具有立式加工中心介绍的全部特点。KMC400S UMT在KMC400S U通用五轴铣削立式加工中心的基础上增加了车削功能。它有铣削和车削两种方式。在旋转模式下,转盘C轴的转速为2000转/分。这种铣车削复合材料的特殊设计,减少了传统工艺中多次夹紧造成的时间损失和精度损失,提高了加工效率和加工精度。由于采用主轴运动方式,性能指标可达50m/min,加速度1G,比传统机型有更高的物料去除率。

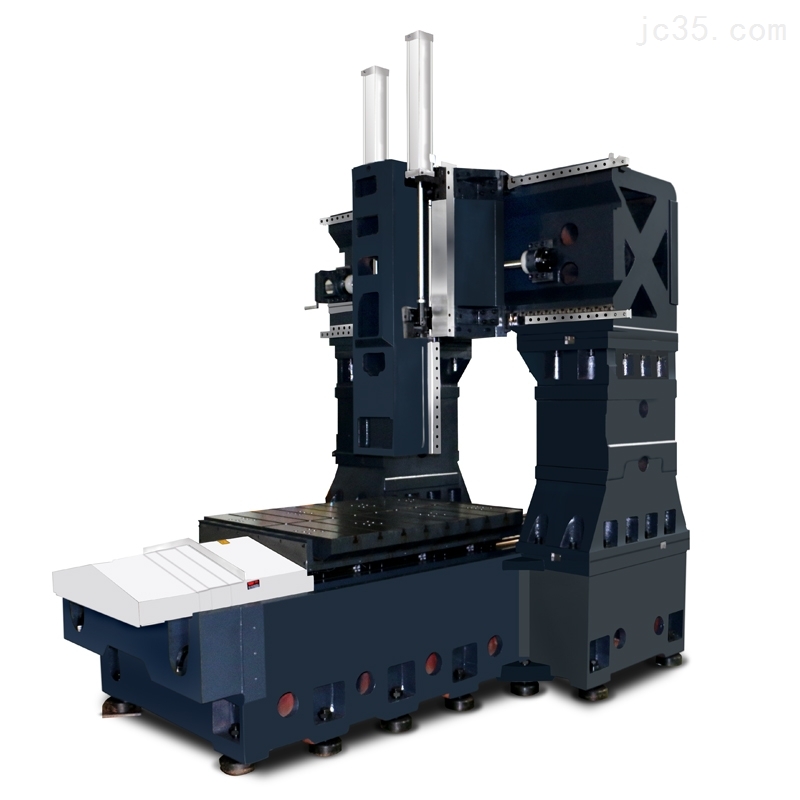

KMC400S UMT五轴铣车削复合立式加工中心结构采用改进的龙门架设计。三轴在刀具上,两个旋转轴在工件上,以实现主轴支承。数控回转摆台实现双壁支撑,y轴采用四轨支撑,主传动在中心,a轴摆转角为-130°~ +130°。圆形刀库与机床床一体化,结构简单,节省空间。

采用矿物铸石的高刚性龙门结构设计,具有良好的抗振动、耐热变形、耐湿气性能,环境适应性较好。

应用举例

KMC400S U MT

详细技术参数

加工区

X轴最 大行程                                450 mm

Y轴最 大行程                                460 mm

Z轴最 大行程                                350 mm

工作台尺寸

最 大工作台承重                            150 kg

工作台直径                                    Φ400

工件尺寸

最 大加工高度                               300 mm

主轴

标配转速                                      20000 rpm

最 高转速(选配)                       30000 rpm

定额功率                                      30 kw

最 大扭矩S1/S6(25%)              42/62 Nm

刀库

刀位数(第 一层标配)                 30把

刀位数(第二层选配)                  29把

最 大刀具直径                              Φ80 mm

最 大刀具长度                              200 mm

刀柄接口                                      HSK-A63

快移速度

X轴最 高                                      50 m/min

Y轴最 高                                      50 m/min

Z轴最 高                                      50 m/min

A轴最 高                                      30 rpm

C轴最 高                                      2000 rpm
