GA550万 能联动加工中心

GA550万 能联动加工中心

  • 所属分类:五轴联动万能加工中心
  • 浏览次数:
  • 发布日期:2020-08-26 13:48:58
  • 产品概述
  • 性能特点
  • 技术参数

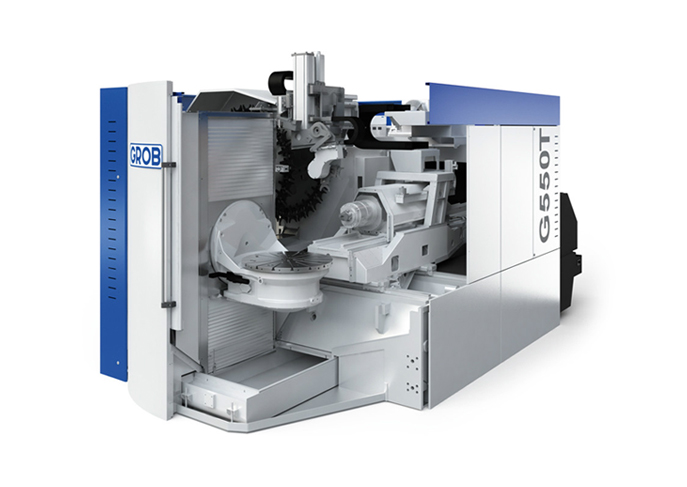

GA550 5轴联动万 能加工中心系列

亮点

— 5轴联动加工

— 卧式主轴使得Z轴行程路径达到最长,

— 采用固有刚性焊接设计,可实现好的机械刚性。

—优异的性能和更小占地面积

技术参数

X轴行程 800mm

Y轴行程 950mm

Z轴行程 1020mm

工作台承重 700kg

数控系统和软件

— SIEMENS 840D

— 全新的SINUMERIK操作用户界面

— 可通过三个级别和3D模式进行展示

— 应用于航空、航天等加工机床上使用

自动化系统

— 带有机械手自动上下料系统,可以成智能化生产线,也可配用托盘库。

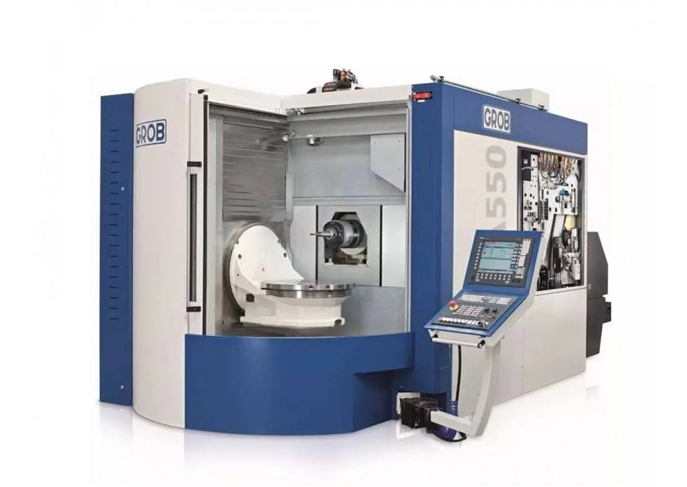

GA550 5轴联动万 能加工中心

GA350和GA550 5轴联动万 能加工中心,为机械加工行业的每一位客户提供了施展空间,让他们早铣削各种材料制成的零件时,几乎不受任何限制。

该万 能加工中心系列产品的特点是加工效率高以及维护简单。

产品具有设计紧凑、铣削性佳、可见性高以及工作区操作方便等特点,但作为您可靠的生产设备合作伙伴,GROB我们的加工中心配有各种各样的配置选件,符合你的要求。

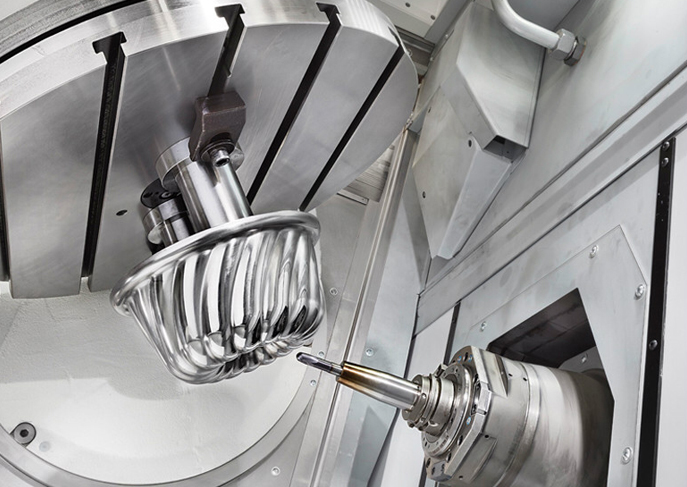

应用举例

GA550万 能联动加工中心

详细技术参数

加工区

X轴行程                                 800mm

Y轴行程                                 950mm

Z轴行程                                 1020mm

工作台尺寸

工作台承重                             700 kg

工作台直径                             630×630mm

工件尺寸

加工高度                                 875 mm

工作台转速                              50 rpm

主轴

主轴定额转速                            3000 rpm

主轴转速                                   18000 rpm

定额功率                                   25 kw/52Kw

扭矩S1/S6(25%)                   47Nm/575Nm

刀库

刀位数                                       60把

刀位数(选配)                          60把

刀具直径                                    Φ72/Φ160mm

刀具长度                                    465 mm

刀柄接口                                    HSK-A63

刀柄接口                                    HSK-A100

快移速度

X轴速度                                      65 m/min

Y轴速度                                      50 m/min

Z轴速度                                      80 m/min

A轴速度                                      12 rpm

B轴速度                                      50 rpm
