KMC五轴铣车削复合立式加工中心系列
亮点
-五轴联动加工
-大轴承回转摆台
-工具杂志-加工和夹紧
-性能优异,占地面积更小
技术参数
X轴行程1200mm
y轴行程1425mm
Z轴行程1000mm
工作台负载3000kg
表直径Φ1350×1100

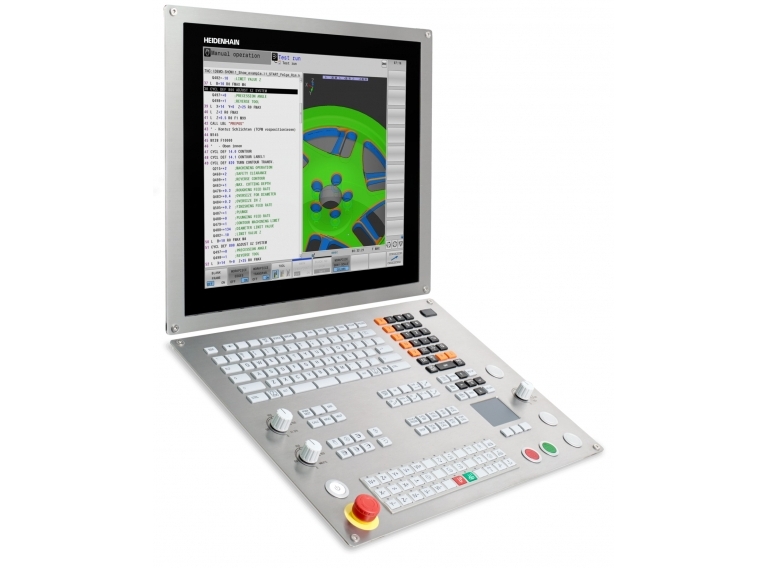

数控系统及软件
- GNC61:基于APP应用参与的控制和操作系统
-具有独特的柯达技术循环功能
-可得自主研发的五轴数控系统,用于航空、航天等加工机械。
自动化系统
-具有机械手自动上、卸载系统。

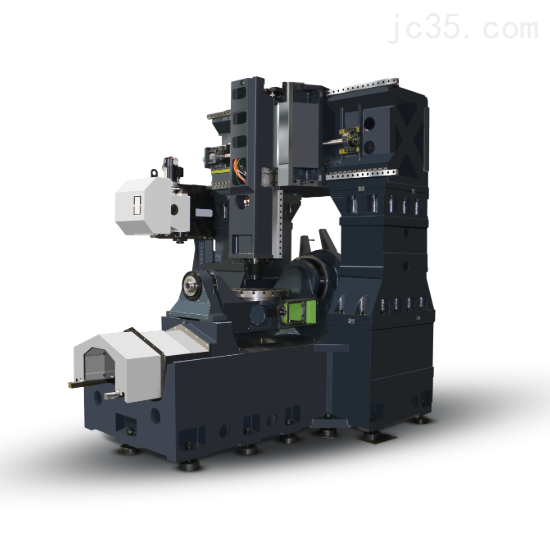

KMC1250S U
KMC1250S U五轴铣削立式加工中心具备了立式加工中心介绍的所有特点。由于采用主轴运动方式,性能指标可达60m/min, 1G加速度,比传统机型具有更高的除料能力。率。
KMC1250S U五轴铣立加工中心结构采用改进的龙门架设计。三轴在刀具上,两个旋转轴在工件上,以实现主轴支承。数控回转工作台实现了双壁支撑。Y轴由四个导轨和中心的主传动支撑。A轴摆动角度为-130度~ +130度。圆形刀库与机床床一体化,结构简单,节省空间。
采用矿物铸石的高刚性龙门结构设计,具有良好的抗振动、耐热变形、耐湿气性能,环境适应性较好。
在机床设计开发阶段,基于CAD设计的三维模型,采用“有限元分析法”对机床的静载荷和动态工况进行模拟。通过多次仿真和设计修正,实现机床各部件的理想静态和动态特性。
应用举例
详细技术参数
加工区
X轴最 大行程 1200 mm
Y轴最 大行程 1425 mm
Z轴最 大行程 1000 mm
工作台尺寸
最 大工作台承重 2000 kg
工作台直径 Φ1200
工件尺寸
最 大加工高度 850 mm
主轴
标配转速 12000 rpm
定额功率 62 kw
最 大扭矩S1/S6(25%) 200/300 Nm
刀库
刀位数 50把
最 大刀具直径 Φ125 mm
最 大刀具长度 500 mm
刀柄接口 HSK-A100
快移速度
X轴最 高 50 m/min
Y轴最 高 50 m/min
Z轴最 高 50 m/min
A轴最 高 30 rpm
C轴最 高 40 rpm
