KMC600S U MT立式车铣五轴加工中心

KMC600S U MT立式车铣五轴加工中心

  • 所属分类:五轴立式铣车复合中心
  • 浏览次数:
  • 发布日期:2020-08-26 13:44:54
  • 产品概述
  • 性能特点
  • 技术参数

KMC五轴铣车削复合立式加工中心系列

五轴加工中心

亮点

-五轴联动加工

-大轴承回转摆台

- C轴表高速旋转

-工具杂志-加工和夹紧

-性能优异,占地面积更小

技术参数

X轴行程650毫米

Y轴行程650mm

Z轴行程450毫米

工作台负载500kg

表直径Φ600

数控系统及软件

- GNC61:基于APP应用参与的控制和操作系统

-具有独特的柯达技术循环功能

-可得自主研发的五轴数控系统,用于航空、航天等加工机械。

自动化系统

-具有机械手自动上、卸载系统。

KMC600S城市轨道交通(带转弯)

五轴铣车削复合立式加工中心具有立式加工中心介绍的全部特点。KMC600S UMT在KMC600S U通用五轴铣削立式加工中心的基础上增加了车削功能。它有铣削和车削两种方式。在旋转模式下,转盘C轴的转速为1600转/分。这种铣车削复合材料的特殊设计,减少了传统工艺中多次夹紧造成的时间损失和精度损失,提高了加工效率和加工精度。由于采用主轴运动方式,性能指标高达48m/min,加速度1G,比传统机型有更高的物料去除率。

KMC600S UMT五轴铣车削复合立式加工中心结构采用改进的龙门架设计。三轴在刀具上,两个旋转轴在工件上,以实现主轴支承。数控回转摆台实现双壁支撑,y轴采用四轨支撑,主传动在中心,a轴摆角为-130°~ +130°,圆形刀库与机床床一体化,结构简单,节省空间。

采用矿物铸石的高刚性龙门结构设计,具有良好的抗振动、耐热变形、耐湿气性能,环境适应性较好。

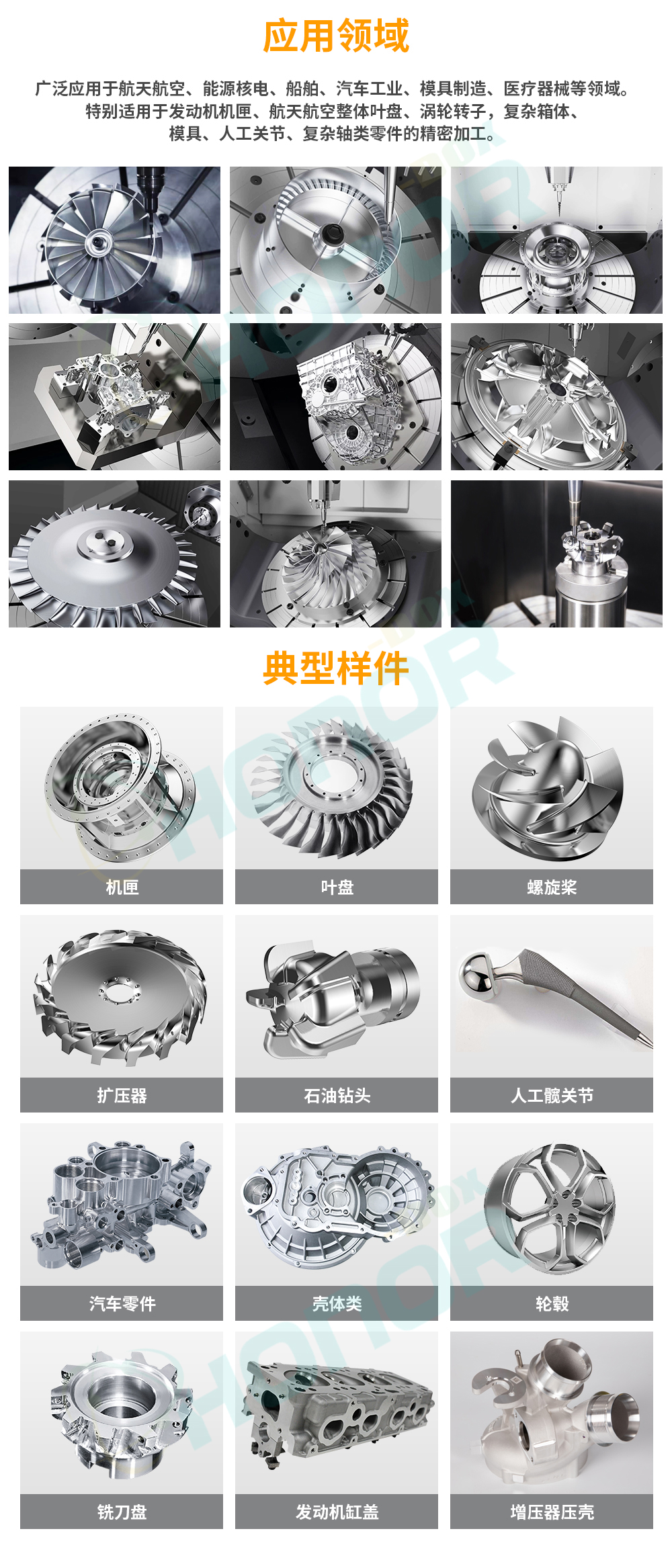

应用举例

KMC600S U MT

详细技术参数

加工区

X轴行程                                650 mm

Y轴行程                                650 mm

Z轴行程                                450 mm

工作台尺寸

工作台承重                            500 kg

工作台直径                            Φ600

工件尺寸

加工高度                               400 mm

主轴

标配转速                               14000 rpm

转速(选配)                        18000 rpm

定额功率                               30 kw

扭矩S1/S6(25%)               125 Nm

刀库

刀位数                                    36把

刀具直径                                Φ80 mm

刀具长度                                300 mm

刀柄接口                                 HSK-A63

快移速度

X轴速度                                  48 m/min

Y轴速度                                  48 m/min

Z轴速度                                  48 m/min

A轴速度                                  30 rpm

C轴速度                                   800 rpm
